FQW25-50/W风动潜水泵 结构紧凑 维修方便

一、FQW25-50/W矿用风动潜水泵概述: FQW25-50/W矿用风动潜水泵是自行研制开发的一种新产品,FQW25-50/W矿用风动潜水泵采用转子
 一、FQW25-50/W矿用风动潜水泵概述:

FQW25-50/W矿用风动潜水泵是自行研制开发的一种新产品,FQW25-50/W矿用风动潜水泵采用转子与泵体同轴联结的机械产品,采用立式结构、下泵式。

FQW25-50/W矿用风动潜水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业,可广泛用于煤矿井下任何作业面,输送含有煤粉、泥沙颗粒的地下水,使用安全、可靠,并有效地改善现场空气质量。

FQW25-50/W矿用风动潜水泵技术特点

煤矿用FQW25-50/W矿用风动潜水泵 结构紧凑,移动、装拆、维修方便。泵体涡道采用高效节能水力模型,叶轮特殊设计。该水泵排污水能力强,流量大,扬程高等优点。

二、FQW25-50/W矿用风动潜水泵结构与工作原理

FQW25-50/W矿用风动潜水泵主要有泵体、气马达和过流等三部分组成,

1、泵体部分:分上、下两腔,中间用密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使高压气、水分别进入上、下两只密封圈内壁,使其内涨,增强密封效果。

2、气马达部分:由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。

3、过流部分:由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上,压缩空气从进气口送入,转子运转带动水轮,水轮里的水在离心力的作用下,压入壳体出水涡道,顺出水管排出。

三、FQW25-50/W矿用风动潜水泵技术参数



水泵型号

额定流量

m³/h

额定扬程

m

工作气压

MPa

耗气量

m³/min

质量

kg

外形尺寸

mm

FQW60-20/K

60

20

0.5

8

38

610×Ф450

FQW50-25/W

50

25

0.5

8

35

462×Ф347

FQW48-12/W

48

12

0.5

8

35

462×Ф347

FQW40-20/W

40

20

0.5

8

35

462×Ф347

FQW30-18/W

30

18

0.5

8

35

462×Ф347

FQW25-50/W

25

50

0.5

8

34

462×Ф347

FQW20-40/W

20

40

0.5

8

34

462×Ф347

FQW20-25/W

20

25

0.5

8

34

462×Ф347

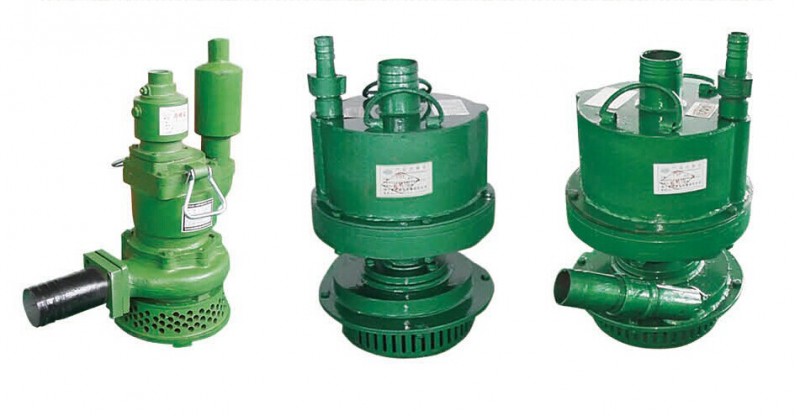

潜水泵原图
联系人:姜经理
联系方式:13371251917

原文链接:http://www.sqfang.cn/news/121838.html,转载和复制请保留此链接。
以上就是关于FQW25-50/W风动潜水泵 结构紧凑 维修方便全部的内容,关注我们,带您了解更多相关内容。

特别提示:本信息由相关用户自行提供,真实性未证实,仅供参考。请谨慎采用,风险自负。
