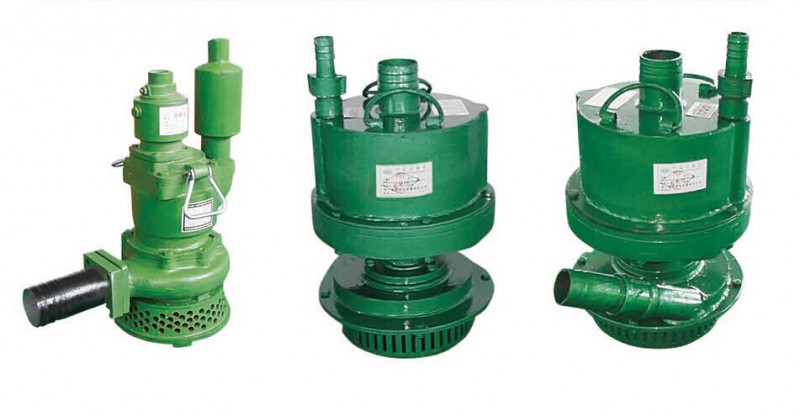

FQW60-20/K矿用风动潜水泵是自行研制开发的一种新产品，FQW60-20/K矿用风动潜水泵采用转子与泵体同轴联结的机械产品，采用立式结构、下泵式。
FQW60-20/K矿用风动潜水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
FQW60-20/K矿用风动潜水泵技术特点
煤矿用 FQW60-20/K矿用风动潜水泵 结构紧凑，移动、装拆、维修方便。泵体涡道采用高效节能水力模型，叶轮特殊设计。该水泵排污水能力强，流量大，扬程高等优点。
二、FQW60-20/K矿用风动潜水泵结构与工作原理
FQW60-20/K矿用风动潜水泵主要有泵体、气马达和过流等三部分组成，
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
三、FQW60-20/K矿用风动潜水泵技术参数
|
水泵型号 |
额定流量 m³/h |
额定扬程 m |
工作气压 MPa |
耗气量 m³/min |
质量 kg |
外形尺寸 mm |
|
FQW60-20/K |
60 |
20 |
0.5 |
8 |
38 |
610×Ф450 |
|
FQW50-25/W |
50 |
25 |
0.5 |
8 |
35 |
462×Ф347 |
|
FQW48-12/W |
48 |
12 |
0.5 |
8 |
35 |
462×Ф347 |
|
FQW40-20/W |
40 |
20 |
0.5 |
8 |
35 |
462×Ф347 |
|
FQW30-18/W |
30 |
18 |
0.5 |
8 |
35 |
462×Ф347 |
|
FQW25-50/W |
25 |
50 |
0.5 |
8 |
34 |
462×Ф347 |
|
FQW20-40/W |
20 |
40 |
0.5 |
8 |
34 |
462×Ф347 |
|
FQW20-25/W |
20 |
25 |
0.5 |
8 |
34 |
462×Ф347 |
以上就是关于FQW60-20/K风动潜水泵矿用潜水泵 结构紧凑维修方便全部的内容，关注我们，带您了解更多相关内容。
