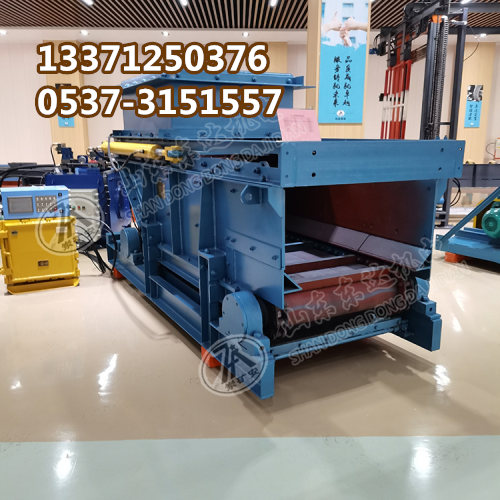

GLL800/7.5/S链式给料机
山东东达机电 售前咨询：13371250376
概述
链式给料机是一种专门针对矿山、钢铁等行业研发的一种新型系列给料产品，矿山、钢铁行业中,原煤、矿石、半煤岩等物料在给料时，易对带式给料机造成损伤，特别是皮带损坏率较高，造成物料在输送中无法实现给料的难题。针对上述问题，我公司组织科研人员研制出链式给料机，解决了上述问题。
技术参数
1)型号 ：GLL800/7.5/S；
2)最大给料量：800t/h；
3)输送物料粒度：0～350mm；
4)给料量调节方式：手动调速；
5)设备驱动方式：采用防爆电机+MB无级变速器+摆线针轮减速机，链轮、链条传动；
主要结构及工作原理
1.主要结构
1)漏斗
漏斗是连接料仓及给料机箱体的矩形短接，漏斗上部法兰与料仓口法兰相匹配，下部法兰与料体连接,以保证来料有效进入料仓。
2)箱体
由侧板及底板围成一个相对封闭的箱体，以保证上部来料能够有效进入刮板链上部，便于物料自开口处由刮板输送至下一级输送系统，同时保证不使物料散落。
3)闸门
置于漏斗与箱体之间，闸门为电液控制，同时具有可调节输送量的功能。当关闭闸门时，上部料仓停止来料，给料机停止给料；当给料机需要给料工作时，先启动给料机电动机，给料机开始运转，随后开启闸门，使来料顺利进入料槽，开始正常给料。每班停运时，要先关闭闸门，然后将料槽内物料清理干净,严禁在物料堆满料仓情况下启动。
4)链条、刮板输送装置
链条采用优质合金钢结构，刮板采用优质碳素结构钢锻打加工制成，材质45，具有高强度高耐磨性；便于实现连续运输。这种刮板链给料方式，大大提高了设备使用寿命，较适合用于大块度、矸石含量较高矿井的原煤及其它物料的输送。
5)传动链轮组、改向链轮组
传动链轮组装有两件驱动链轮，与改向链轮组相呼应，当传动机构带动传动链轮组转动时，传动链轮组带动板式辊子链及刮板进行物料输送，完成输送料过程。
6)传动机构
采用变频电机,实现无极调速。传动平稳、可靠，调速方便，用户可根据来料量大小调节转速。输出轴与头轮组采用套筒滚子链连接，便于更换，使用寿命长。
7)底架
由型钢焊接而成，牢固稳定，是支撑上部各部件的载体。
2、工作原理
料仓内的物料经漏斗架进入箱体，落底板及板链刮板上；当驱动滚筒在外动力的驱动下开始旋转时，带动板链运动，板链带动刮板推动底板上的物料导向出料口，运行中的刮板在出料口卸料后转向回程，物料不断的从出料口排出，从而完成给料过程；安装在改向滚筒处的清扫器，清扫粘结在刮板上的物料，以避免物料在返程侧的撒落。改变进料口大小可通过调节闸门的开度来实现；改变给料量，可通过调节无级变速减速机的输出轴变速，来改变板链运行速度的大小，从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量。
