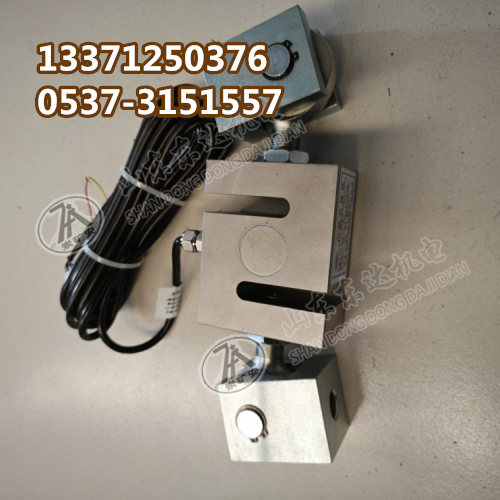

GZD0.5矿用本安型称重传感器
山东东达机电 售前咨询：13371250376
山东东达机电 售前咨询：13371250376
范围用途
GZD0.5、GZD3矿用本安型称重传感器（以下简称传感器）是矿用称重装置的主要部件。
主要使用于含有瓦斯和粉尘的煤矿井下，对给料机矿用称重装置所输送物料自动进行连续动态计量的称重信号测试，是矿用本质安全型防爆电气设备。
外形尺寸
GZD0.5 矿用本安型称重传感器：( 77mm×67mm×25mm)
GZD3 矿用本安型称重传感器：( 100mm×98mm×50mm)
质量
GZD0.5 矿用本安型称重传感器（0.7kg）；
GZD3 矿用本安型称重传感器（2.7kg）。
外壳材质：合金钢
结构特征
传感器是由平行梁型复合钢弹性元件、惠斯通电阻应变桥电路、专用电缆等部分构成。它安装在带式输送机用称重系统机架上。当皮带和上面的物料通过时，物料的重量压在称重机架上，通过称重机架的机械传力，传到传感器上。传感器将重力转化为0mV～24mV电信号，送到KXJ660矿用隔爆兼本安型控制器。
工作原理
传感器是应变式平行梁型结构，负载 P 加于一端，中间孔中粘帖四枚应变片 R1、R2、R3、R4。应变片阻值为 350Ω，R1、R2、R3、R4 组成全桥电桥，由 12VDC 供电，当加上负载 P 后，由于 R1、R3 两个为正应变，阻值增大，R2、R4 两个为负应变，阻值减小，使桥路不平衡，输出一个和负载 P，成正比的信号 0 mV～24mV。
