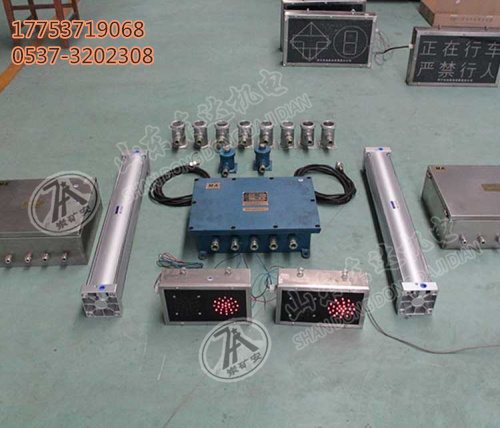

ZMK127-K（A）气动风门控制装置是以压缩空气做动力源，由可编程控制器逻辑运算和连锁控制实现风门自动开启和关闭的自动化控制装置。人员或矿车通过风门时由该装置实现风门一开一闭连锁自动控制，即能在人员或矿车通过风门时自动开闭风门，又实现了煤矿井下一组风门不得同时开启的闭锁功能。避免一组风门同时开启造成煤矿井下进回风风流短路，危机矿井和作业人员的安全。
该气动风门控制装置采用可编程控制器做逻辑运算和连锁控制，技术先进、设计合理、使用可靠，是确保煤矿井下通风系统安全的重要组成。
工作原理
气动风门控制装置采用煤矿井下压缩空气作为动力源。风门控制器控制电磁阀实现风门气缸气动回路导通和关断，压缩空气驱动风门气缸实现风门开启或关闭。
气动风门控制装置正常工作状态下，当人员或矿车由巷道的任一方向进入由矿用本安型红外传感器发射器和矿用本安型红外传感器接收器组成的检测区域时，红外传感器接收器向风门控制器发出人或矿车预通过风门信号，风门控制器检测另一风门是否处于关闭状态，确认另一风门处于关闭状态后风门控制器发出开门指令，给开门电磁阀供电，电磁阀接通风门气缸开门气动回路，压缩空气驱动风门气缸打开风门，同时风门控制器控制矿用本安型语音报警箱发出报警语音，提醒通行人员注意。待行人或矿车通过第一道风门后，经过适当延时（根据现场使用情况，通过 PLC 程序进行时间设定，出厂设定 7 秒），风门控制器发出关门指令，给关门电磁阀供电，电磁阀接通风门气缸关门气动回路，压缩空气驱动风门气缸关闭风门，同时语音报警箱停止语音警告，保证行人或车辆通过后使风门恢复关闭状态。
在矿用本安型红外线传感器损坏且无法及时维修更换时，为不影响人员和车辆正常通过风门，此时按压按钮箱上的复位按钮，使风门控制器输出全部置零，电磁阀均处于失电状态，风门气缸气动回路均与大气相通，使风门处于自由状态，作业人员可以手动推开和关闭风门。此时，开启和关闭风门会比没有安装自动控制装置的风门费力，属于正常现象。故障排除后按下按钮箱的置位按钮 2 秒，控制系统恢复正常工作状态，风门控制器进入自动控制待机状态。
矿用本安型位置传感器向风门控制器提供风门关闭位置信号。风门控制器向 A 风门发出开启指令前先检测 B 风门位置传感器是否处于闭合状态，检测到 B 风门位置传感器是否处于闭合状态时才会发出 A 风门开启指令，同时发出 B 风门关闭指令，使两风门实时处于一开一闭或同时关闭状态，确保不会因风门同时打开而造成风流短路，以保障矿井通风安全。
以上就是关于ZMK127-K（A）气动风门控制装置 可编程连锁自动控制全部的内容，关注我们，带您了解更多相关内容。
